电源承担着为电脑主机中的所有硬件设备供电的任务，因此电源的输出稳定性非常重要，即使相同输出功率的电源差价很大，主要体现在架构方案与内部用料等方面，前不久鑫谷推出了数智DM系列电源，定位中端主流级别，支持ATX3.1与PCIe5.1规范，并采用全模组设计，通过80 PLUS和PPLP双金牌认证，并具备十年质保服务，首发仅有850W额定功率与黑色外观版本，最近终于等到想要的版本上市，第一时间入手鑫谷数智DM-1000G冰山版电源免费配资炒股入，接下来对其进行拆解与装机测试，看下它用料与承压能力如何。

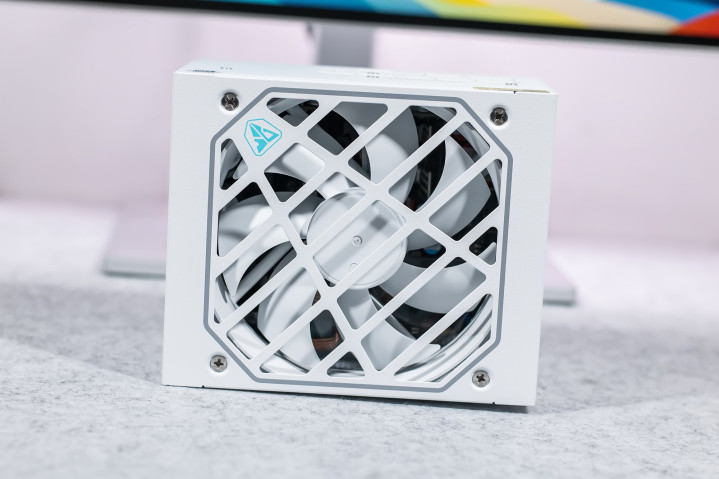

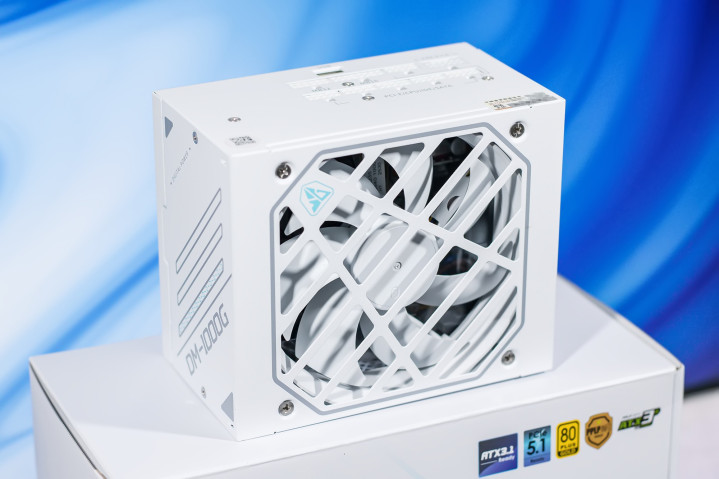

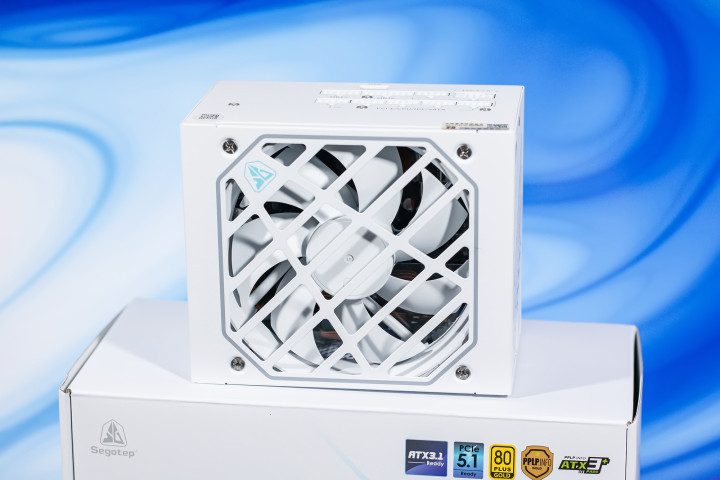

目前电源共提供了黑白两种配色版本可选，由于本次组装的主机为白色海景房外观，因此选择白色外观的冰山版，电源外壳与模组线均为白色，顶盖采用大面积镂空设计，相对较疏的网格则在进风方面具有优势，在左上方印了鑫谷的徽标，通过格栅可见内部白色的散热风扇。

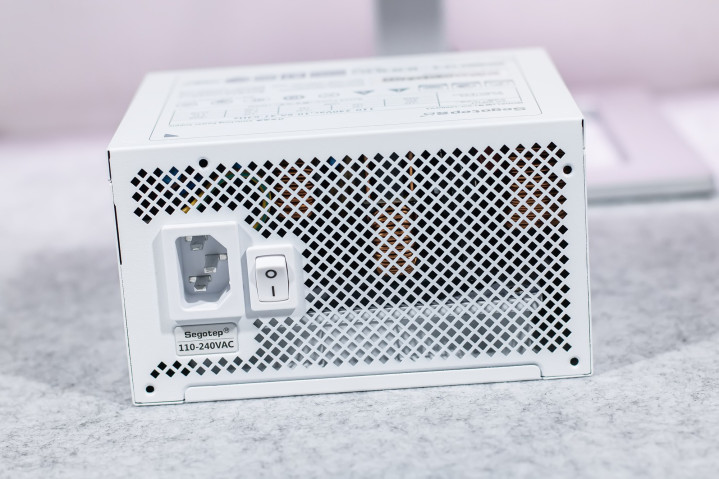

电源的散热风扇支持自动启停功能，根据负载状态或内部温度等多种因素，由系统自动控制风扇的转速，用户也可通过控制软件去调节风扇转速曲线，位于电源的尾部同样采用大面积镂空设计，矩形的格栅较为密集，左侧为220V AC电源输入接口，还配备独立的电源开关。

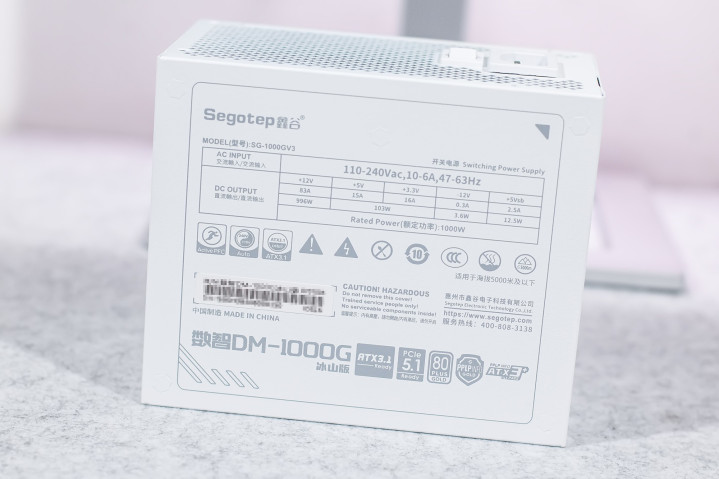

底部印有电源的各项技术指标与参数规格，电源支持110~240V电压范围与47~63Hz频率范围输入，额定输出功率为1000W，其中+12V的额定输出电流为83A，功率为996W，+5V与+3.3V的额定输出功率为103W，还有PCIe5.1标准、ATX3.1标准与80PLUS金牌认证等标识。

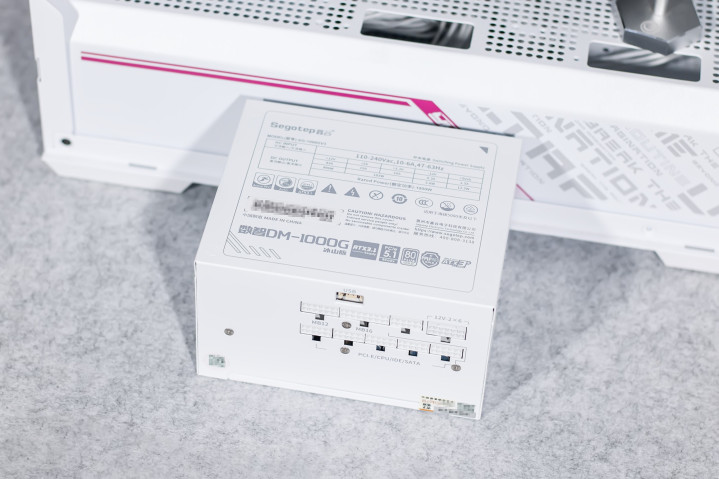

鑫谷数智DM-1000G冰山版电源采用全模组设计，背部为模组输出接口，在供电输出接口都印有相应标识，从上到下分别为USB数据接口，一组MB16+MB12主板供电接口，一组原生12V-2X6供电接口，然后六组PCIe/CPU/IDE/SATA设备供电接口，通用接口支持盲插。

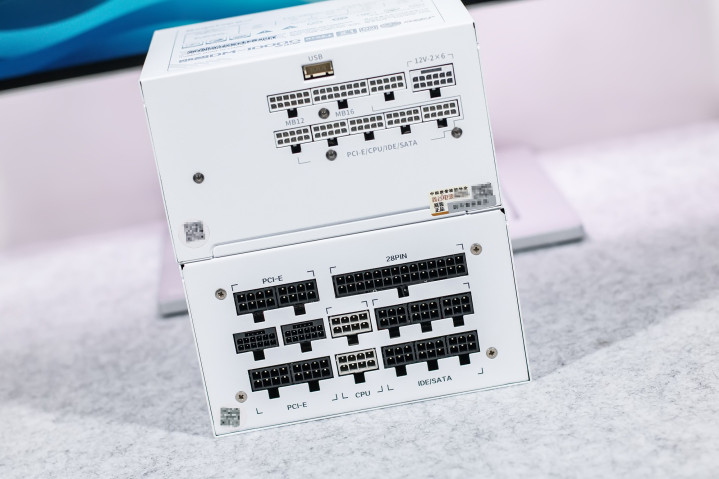

12V-2X6接口可承载600W功率输出，另外输出接口设计的很有意思，接口尺寸要比一般电源的要小，从对比图可见，下方为鑫谷昆仑MU-1000G冰山版电源，在结构与插座数量上存在一些区别，尺寸跟12V-2X6接口几乎相等，更为节省空间，然后每组有十个供电针脚。
供电接口结构紧凑且连接稳固可靠，多接口盲插确实是独特且灵活的设计，不同于传统的供电接口需要区分不同设备类型，现在无需考虑供电接口是否匹配或者功率分配，不管是处理器还是SATA硬盘等供电线都可以随手一插即可完成连接，无疑为用户装机提供更多的便利。

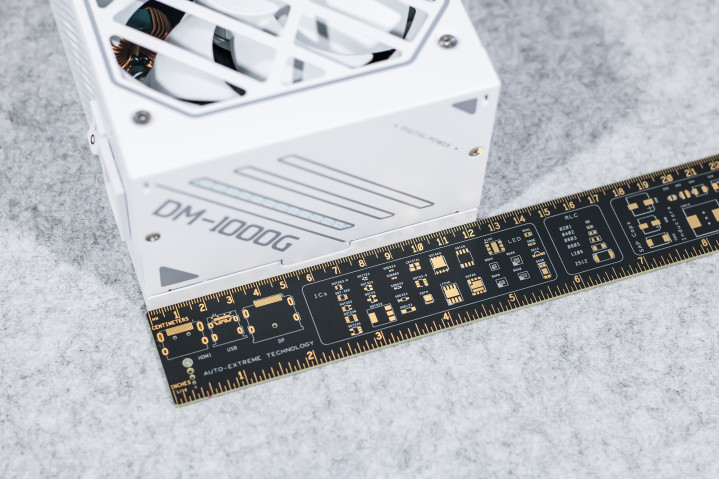

在体积尺寸上也更小了，电源具体尺寸为125×150×86mm，重量约为2.3kg，125mm的机身长度对于1000W功率电源来说相当短小了，能够兼容市面上绝大多数机箱，尤其是一些前置电源的MATX/ITX紧凑型机箱，降低与不同硬件干涉的情况，在线材布置上也方便一些。

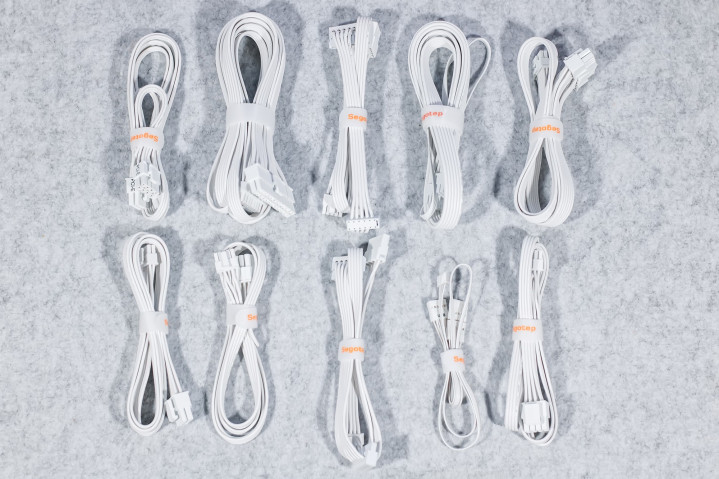

随机附带的线材均为扁平排线，同时有着压纹线的纹理设计，以及压纹线的柔软度，线体与接口均为白色，并附有魔术捆扎带，线材配置方面，一条24Pin主板供电线（600mm）、两条8Pin（4+4）CPU供电线（700mm）、一条8Pin（6+2）PCIe供电线（550mm）、一条8Pin一分二PCIe供电线（500+150mm），一条16Pin（12+4）12V-2X6供电线（600mm），一条16Pin转双8Pin（6+2）PCIe供电线（600mm），两条双SATA+大4Pin供电线（450+150+150mm），一条USB2.0线。
电源为显卡设备供电线材共有四条，分别是三条8Pin PCIe供电线（共五个插头）与一条原生12V-2X6供电线，可以兼容不同型号的显卡，数量对于主高端显卡来说是足够的，较为特别的是，提供了一套12V-2X6转PCIe供电线，直接从12V-2X6接口取电，不会占用其它供电接口。

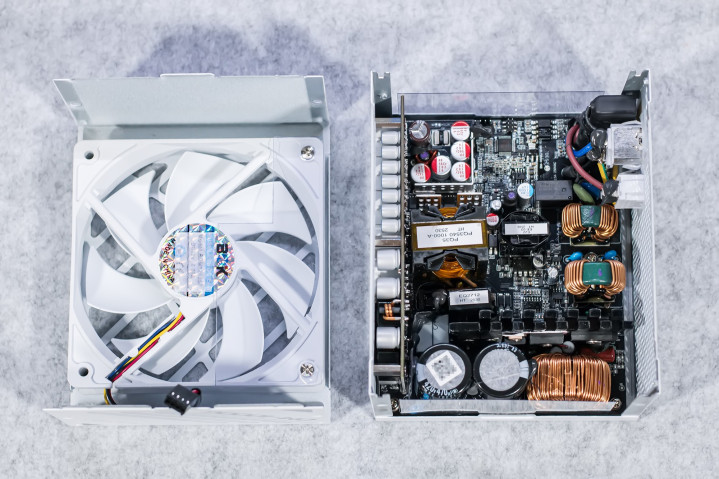

鑫谷数智DM-1000G冰山版电源采用主动式PFC+半桥LLC+同步整流+DC-DC架构，接下来对其进行适度拆解，主要是查看内部的布局设计与元器件型号，毕竟还需进行实际装机测试，电源内置一个白色直径12cm液态轴承散热风扇，生产厂商为宝凯迪，型号为BDM12025F，输入规格为12V/0.2A，风扇采用常见4Pin供电接口。
电源的PCB板采用双面布局设计，内部布局相当紧凑规整，电容电感开关管等主要元器件均设计于正面，背面主要是LLC谐振电路的元器件，电源配备双MCU芯片用于实时信息监测，MCU-A负责读取输入电压、电流状态和输入频率等信息，芯片位于电源输入端的下方。

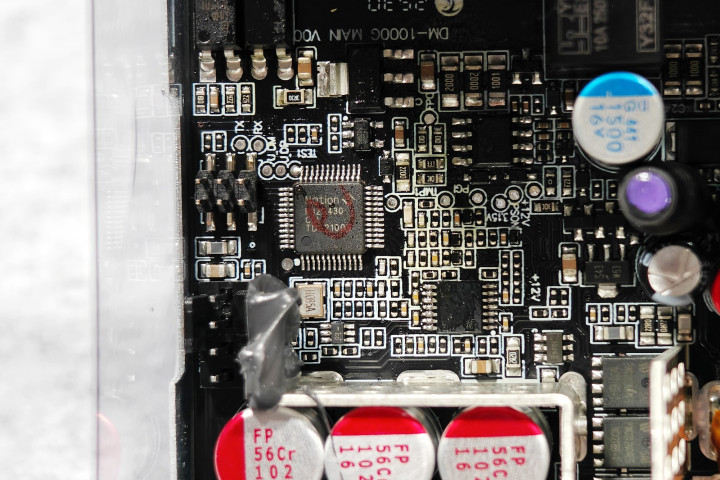

MCU-B型号为国民技术N32G430微控制器，基于40nm工艺打造，内置ARM Cortex-M4F核心，主频为128MHz，算力达到160DMIPS，支持浮点运算和DSP指令，集成64KB存储空间，自带灵眸算法，负责读取输出电压，输出电压自动校准、风扇控制与无级调节等功能。

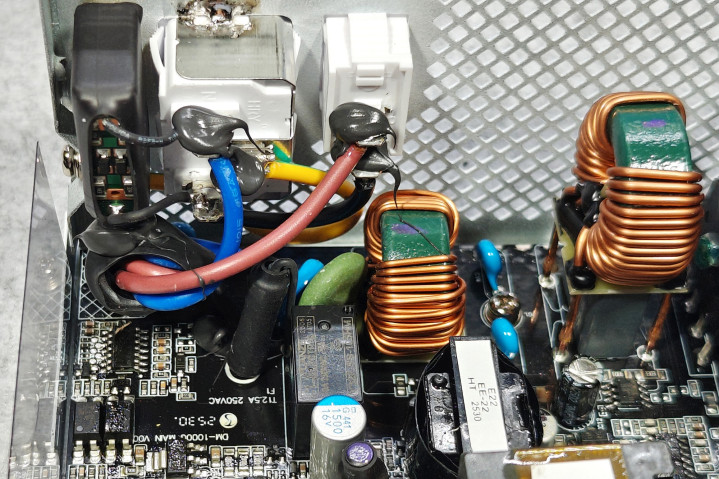

先从220V电源输入端开始，EMI滤波电路部分，共配备两个X电容与四个Y电容，两个共模电感，其中一个X电容位于AC插头左侧，由绝缘热缩管包裹，另一个在右侧共模电感的下方，并配备MOV压敏电阻（蓝色）、NTC热敏电阻（绿色）、继电器（热敏电阻下侧）与保险管（红线下方被热缩管包裹），保险管规格为12.5A 250V。

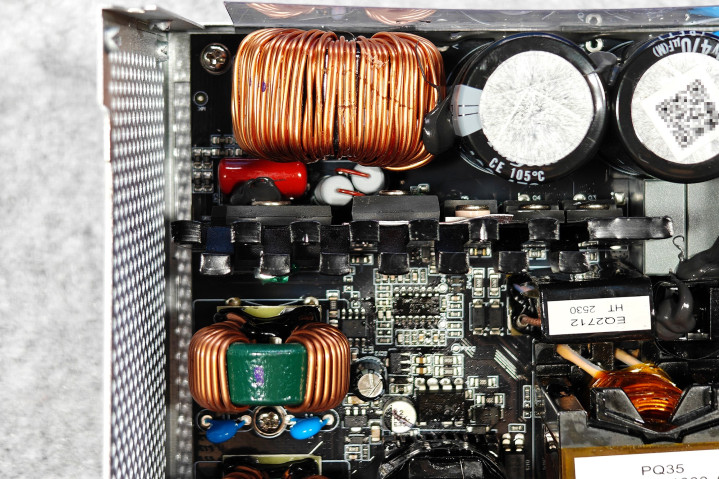

往后走为整流桥，配备一块厚实的铝合金材质散热片，PFC开关管、PFC整流管、PFC二极管与LLC开关管共用一块散热片，电源配备两个整流桥、一个PFC开关管与一个PFC二极管，整流桥型号为GBU30K，具体规格为800V/30A，其它元器件被PFC升压电感完全遮挡无法查看到具体型号，在整流桥与升压电感之间还有一个薄膜电容（红色）与两个电阻。

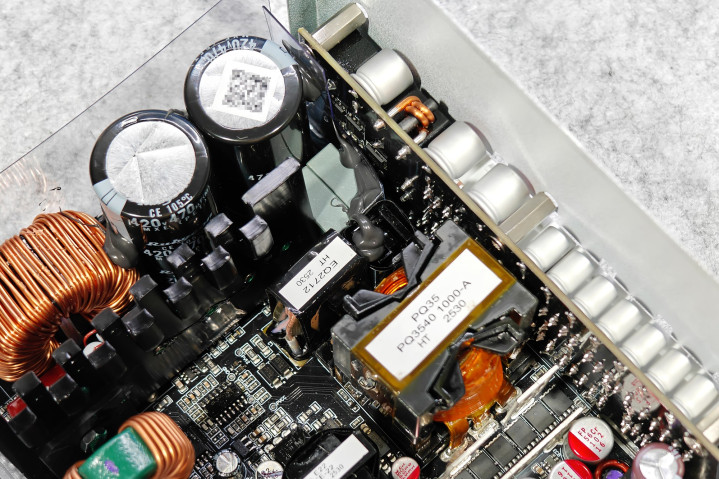

电源共配备两个来自红宝石的主电容，具体规格为420V/470μF/105℃，并联总容量可达到940μF，对于一款额定输出功率为1000W的电源来说很充足，主电容后方为LLC电路，分别两个谐振电容（灰色），被完全遮挡看不清具体型号，然后就是型号为EQ2712的谐振电感、电流互感器与主变压器，LLC控制器位于PCB的背面，型号为虹冠CM6901。

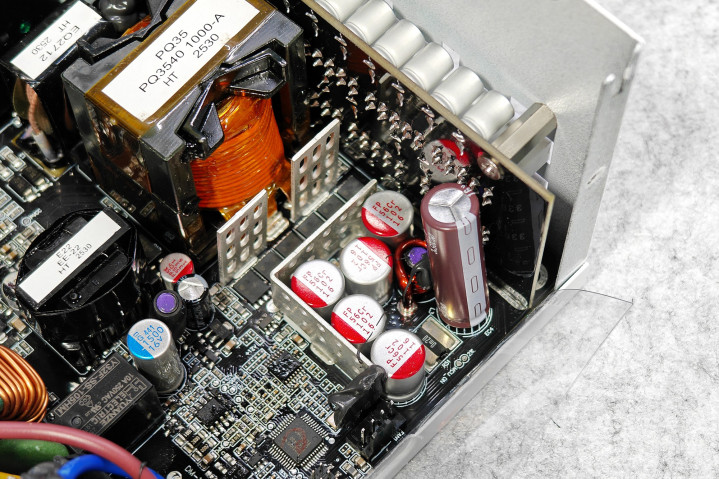

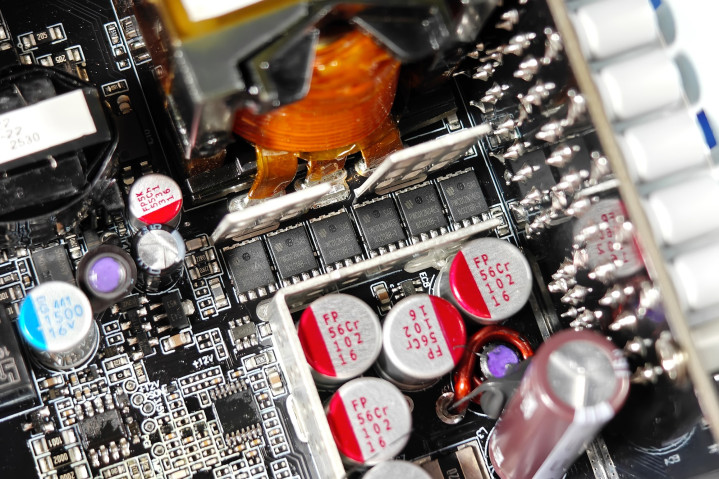

在变压器下方为+12V同步整流部分，配备了六颗同步整流管，三颗并联为一组，型号为平伟的PWC012N04ES，具体规格为40V/220A/1.0mΩ，在同步整流管两侧均设有散热片，并配置有五颗来自尼吉康的固态电容和一颗来自贵弥功的电解电容（16V/3300μF），还有一颗滤波电感。
在电源的主PCB板上并没发现DC-DC电路区域，当我把输出接口面板拆卸下来时，才发现DC-DC电路被放置于模组输出接口PCB板上，如图所示，左侧区域为输出插座并配有很多固态滤波电容，在右侧为DC-DC电路区域，负责将+12V直流电转换为+3.3V与+5V输出。
DC-DC电路的PWM控制器型号为茂达电子的APW7159C，左侧两个方形元器件为贴片电感，具体数值为4.7μH，并设有滤波电容与滤波电感，在PCB板的背面设有四颗开关管，每路两个共计四个，具体型号为安森美的NTMFS4C022N，规格为耐压30V，导阻1.4mΩ。

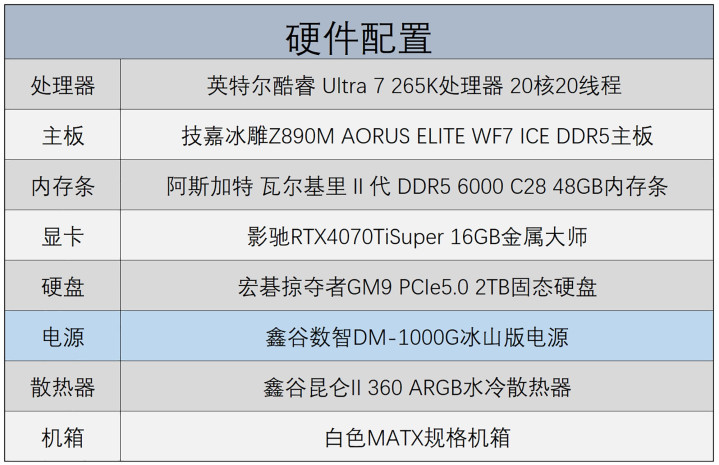

下图是白色海景房主机的装机效果，电源标配的模组线简洁整齐排布美观，可以无需捆扎带或者理线梳，说说详细硬件配置，处理器为Intel Ultra7 265K，主板为技嘉Z890M DDR5冰雕，显卡为影驰RTX4070Ti Super 16GB金属大师，内存条为阿斯加特女武神二代DDR5 6000 C28 48GB内存条，搭配白色外观的MATX机箱与鑫谷昆仑2代360水冷散热器。

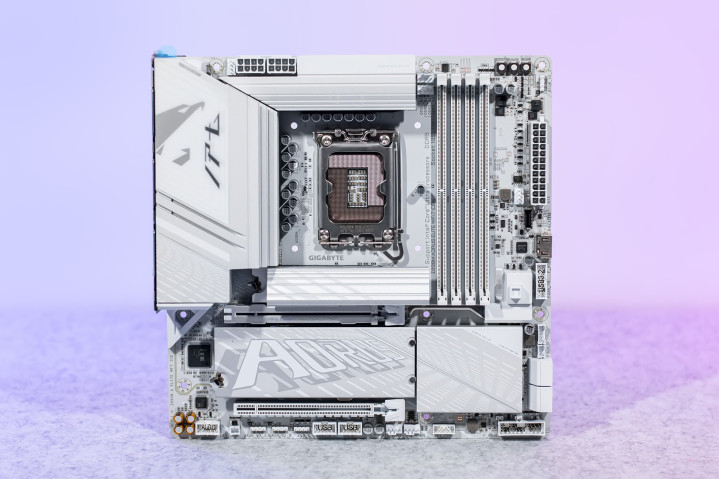

技嘉Z890M DDR5冰雕主板采用MATX尺寸规格，外观方面白得挺彻底，供电接口与内存插槽同为白色，主板采用12+1+2相供电方案设计，其中12相为核心供电，即使面对Ultra9 285K处理器也不虚，装机时需要将USB线缆连接至主板下方的板载USB插针上，才能查看电源实时功率与风扇转速等状态。

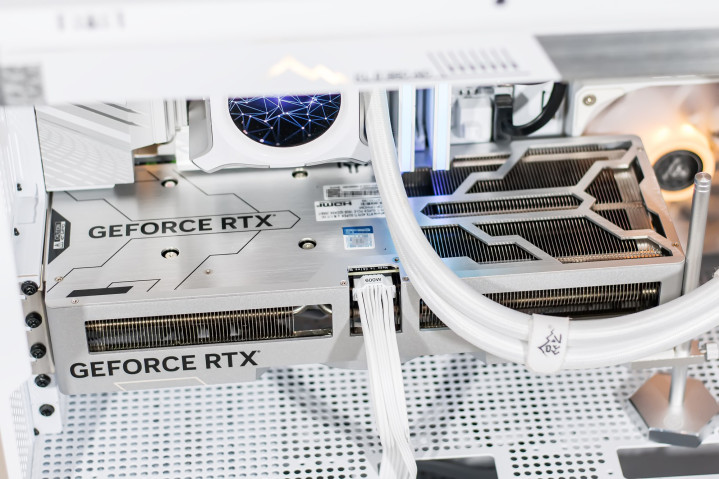

显卡为影驰RTX4070Ti Super 16GB金属大师，全铝合金材质外壳与三散热风扇的设计，其搭载的是AD103核心，拥有8448个CUDA 核心，基础频率为2340MHz，核心加速频率为2655MHz，配备16GB容量256bit位宽GDDR6X显存，典型功耗为280W，解锁功耗墙能达到320W。

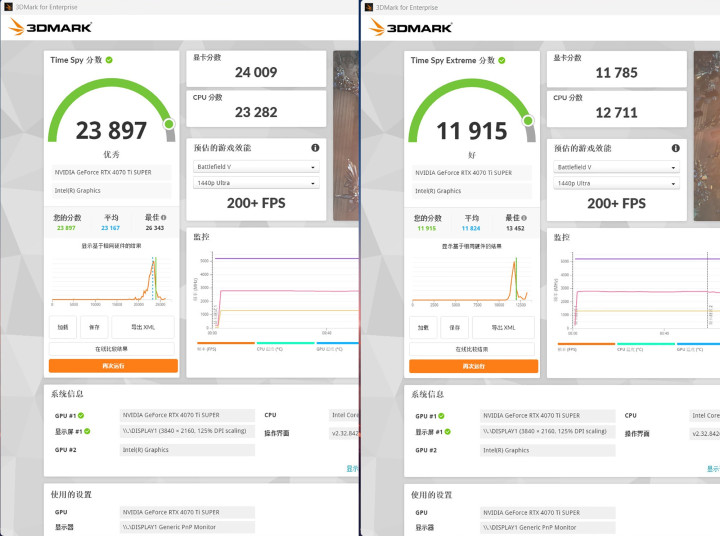

硬件性能测试部分，3DMark基准测试软件中的Time Spy项目，硬件平台的综合得分为23897分，其中图形得分为24009分，CPU得分为23282分，4K高分辨率的Time Spy Extreme项目综合得分为11915分，其中图形得分为11785分，CPU得分为12711分。

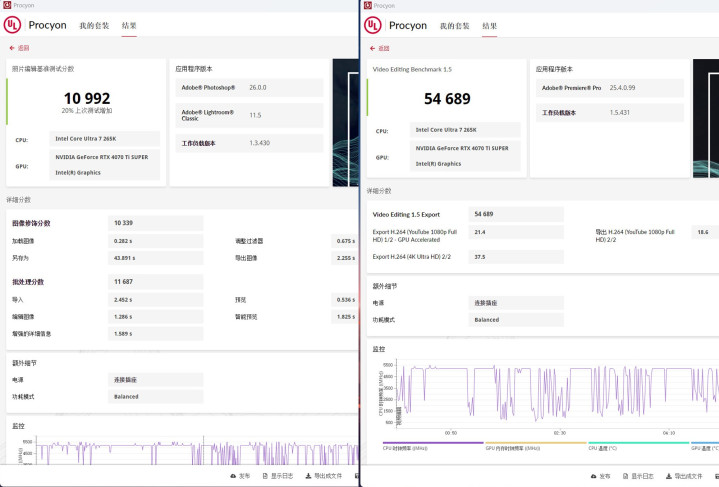

UL Procyon基准性能测试套件，实测照片编辑基准测试项目中的成绩为10992分，在视频编辑测试项目中（开启GPU加速）的成绩为54689分。

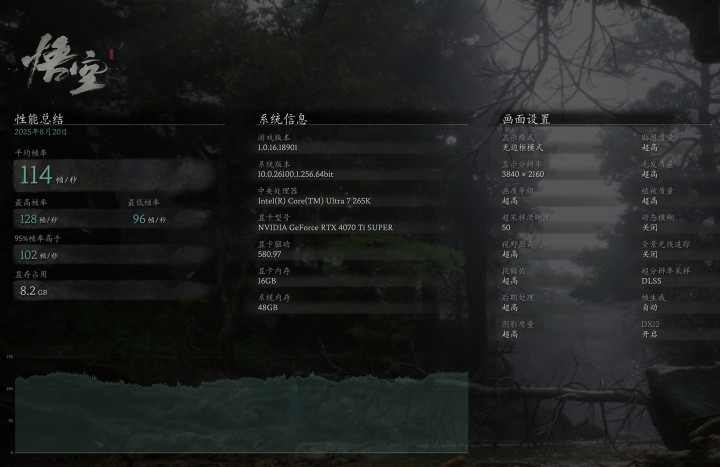

在《黑神话：悟空》游戏中开启DLSS超分辨率采样与帧生成，超采样清晰度设为50，其它画质选项均设为超高，平均帧率为114FPS，最低帧率为96FPS。
在《极限竞速：地平线5》中关闭超分辨率采样，开启TAA抗锯齿效果，将画质设为最高极端预设档位，全部画质参数均保持默认，在内置的基准测试中的平均帧率为116FPS。

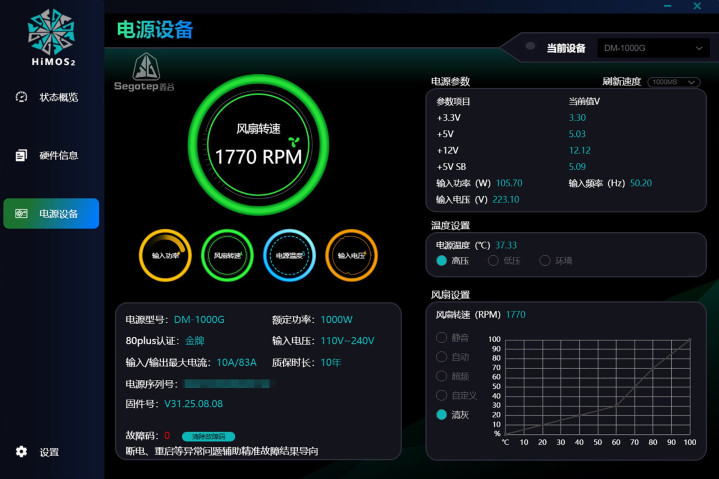

若要获得电源的运行状态需要安装配套软件HiMOS2，在控制软件内查看到其他硬件的相关信息，若是搭配鑫谷带显示屏幕的360水冷散热器，那不用安装HiMOS2软件，需要安装驱动程序才能实现联动，可以在水冷散热器控制程序中查看电源状态，或设定在屏幕中显示运行状态。

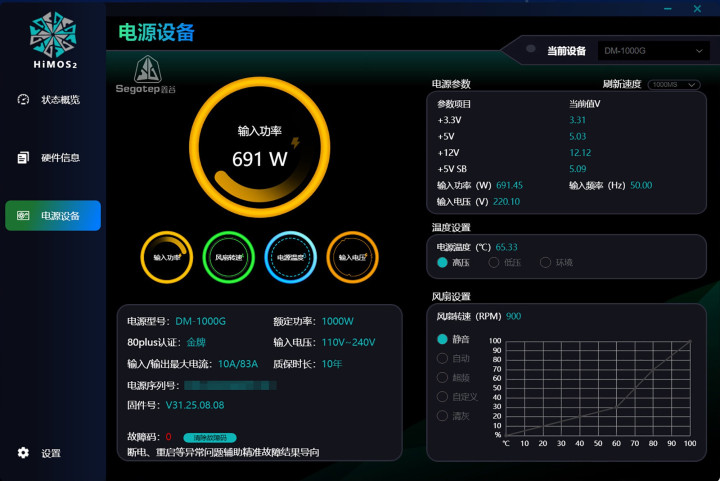

在界面中显示的信息挺全面的，除了电源型号、额定功率与质保年限等常规信息，还显示电源参数，包括输入电压、频率与功率，右下方可调节电源散热风扇转速，系统提供包括静音超频等多个不同运行模式，自定义模式可设置转速曲线，清灰模式会将风扇转速拉满且维持20秒左右。

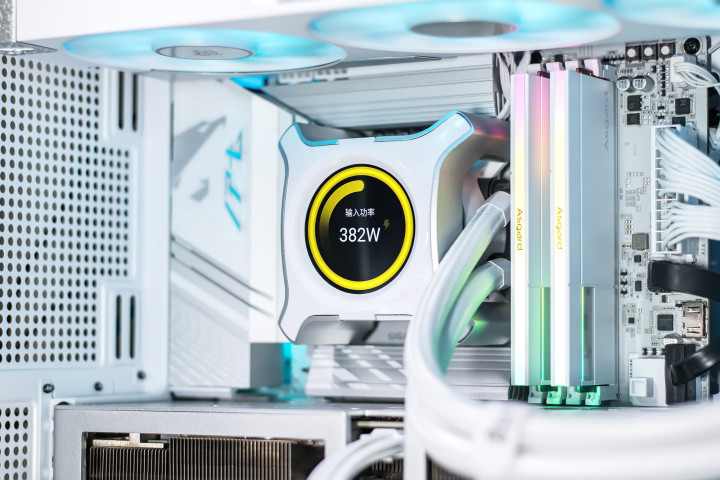

在处理器与显卡同时压力测试下，显示电源输入功率能接近700W，电源的表现还是非常给力的，控制软件显示+12V输出电压为12.12V，电压波动非常的小，充裕的输出功率还能满足后期硬件升级，本次与鑫谷昆仑2代360水冷散热器联动，在圆形的显示屏幕上显示当前输入功耗。
结语：
鑫谷数智DM-1000G冰山版电源从外观尺寸、模组接口、供电线材与内部元器件布局等诸多方面，有着独特且巧妙的设计，12.5cm的机身长度配合高柔软度的模组供电线，让其拥有更好的安装兼容性，在一些小体积机箱中尤其明显，其内置双MCU芯片，可通过控制软件查看电源实时运行状态，或者调节散热风扇的转速曲线降低噪音，甚至能与鑫谷的水冷散热器进行联动，在水冷头的屏幕上显示状态信息。
电源采用主动PFC+半桥LLC+同步整流+DC-DC成熟可靠的架构方案，内部用料上乘，选用日系固态电容和电解电容，细节做工不错，符合ATX3.1标准和PCIe5.1规范，并通过80PLUS金牌认证，1000W的额定输出功率再加上10年质保服务，不仅能满足高端硬件平台的供电需求，可保障硬件性能得以完全释放，即便未来升级到性能更强功耗更高的硬件，也有充足输出功率进行应对，电源在性价比方面也有一定的优势免费配资炒股入，进一步降低了整体装机成本。
